4.沖擊型前噴口設計 | ■采用沖擊型前噴口設計,提升前噴口沖擊強度及高度,對PCB密集焊點的虛焊及SMD點膠浸潤等均有較大提升 |
5.超寬型后噴口設計 | ■超寬型后噴口設計,有效提升PCB浸潤時間,對PCB焊點無鉛焊接浸潤效果有較大提升,并有效減少脫錫連焊 |
6.爐膛噴口近距防掉溫設計 | ■爐膛前后噴口近距設計,防止掉溫現象,提升焊點焊接溫度,并減少假焊、虛焊、少錫等焊接不良 |
7.防錫渣倒流設計 | ■爐膛噴口特別設計,防止焊接時錫渣倒流污染PCB板面 |
8.錫波高度調節 | ■采用進口電子變頻調節噴錫量精確調節波峰高度 |
9.防氧化設計 | ■采用特別防氧化設計,噴口噴錫寬度在60-350MM之間可以關閉調節,極大的節省了氧化量。 |
10.錫爐爐膽外置式發熱板結構 | ■錫爐爐膛采用外置式發熱板結構,可減少爐膛焊點,防止漏錫 |
11.智能減氧化功能 | ■配置減氧化功能,當PCB板連續60秒無板通過,波峰自動降下以減少氧化 |
12.開機防竄溫設計 | ■特別程序設計,開機狀態防止溫度竄升 ■特別程序設計,開機狀態防爆錫現象 |
五、冷卻系統 | |
1.內置式冷卻系統 | ■內置式雙面急冷卻系統,冷卻速率3°-8°C/秒 |
2.外置式冷卻系統 | ■外置軸流風機冷卻,進一步降低板,便于后段作業 |
六、電腦控制系統 | |
1.Windows操作界面 | ■WindowsXP操作界面,操作簡便,界面友好 |
2.儲存及設置工藝參數 | ■工藝參數,可隨時設置、存儲及調用,針對不同PCB板工藝參數的管理方便 |
3.密碼管理 | ■系統擁有密碼管理操作系統,防止無關人員改動參數 |
4.頁面鎖止功能 | ■系統具有頁面鎖止功能,自動鎖止頁面,防止誤操作 |
5.操作記錄管理 | ■系統可追溯工藝參數的改動過程方便改善管理 |
6.一周時間設置 | ■可設置一星期工作 開關作機時間,提前開機,定時關機 |
7.自動故障報警功能 | ■可電腦顯示報警項目,同時查詢報警記錄 |
七、外觀 | |
1.框架及外形 | ■采用最新流線型設計,底部槽鋼框架,外殼2mm厚冷板折彎制成,底部設有定位腳杯及移動腳輪 |
2.機體內部 | ■全底板采用1.5mm不銹鋼鋪墊,防止助焊劑污染生銹,同時便于每日清潔維護 |
3.表面處理 | ■本機采用全噴塑處理,表面強度高、易于清潔、表面美觀 |
4.掀蓋大面積玻窗設計 | ■大面積玻窗掀蓋設計,外表美觀 ■易于觀窗爐體內部運行,檢查方便,調節工藝參數方便 |
5.液晶顯示器 | ■采用15寸液顯顯示器,內藏式電腦設計,外觀美觀 ■調節工藝參數方便 |
八、質量控制 | |
1.質量管理體系 | ■產品獲國際CE認證證書 |
2.加工設備 | ■全自動CNC鈑金作業,加工誤差0.10mm ■全自動折彎?rùn)C(jī)作業,確保加工模組化標準化 |
九、售后服務 | |
1.整機保修 | ■整機保修貳年,保修期內非人為因素?fù)p壞,由供方公司全部負責,含出勤人工費用及材料全部費用 |
2馬達、發熱絲 | ■保修貳年 |
3.爐膽穿孔漏錫保固 | ■保固五年(無添加任何化學物品) |

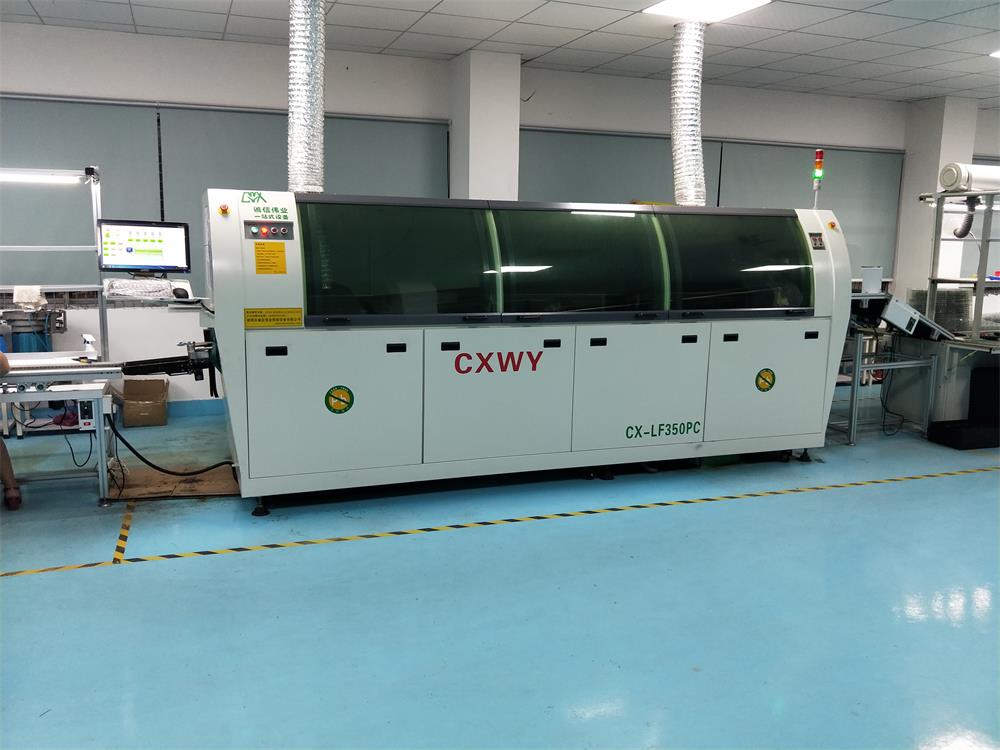

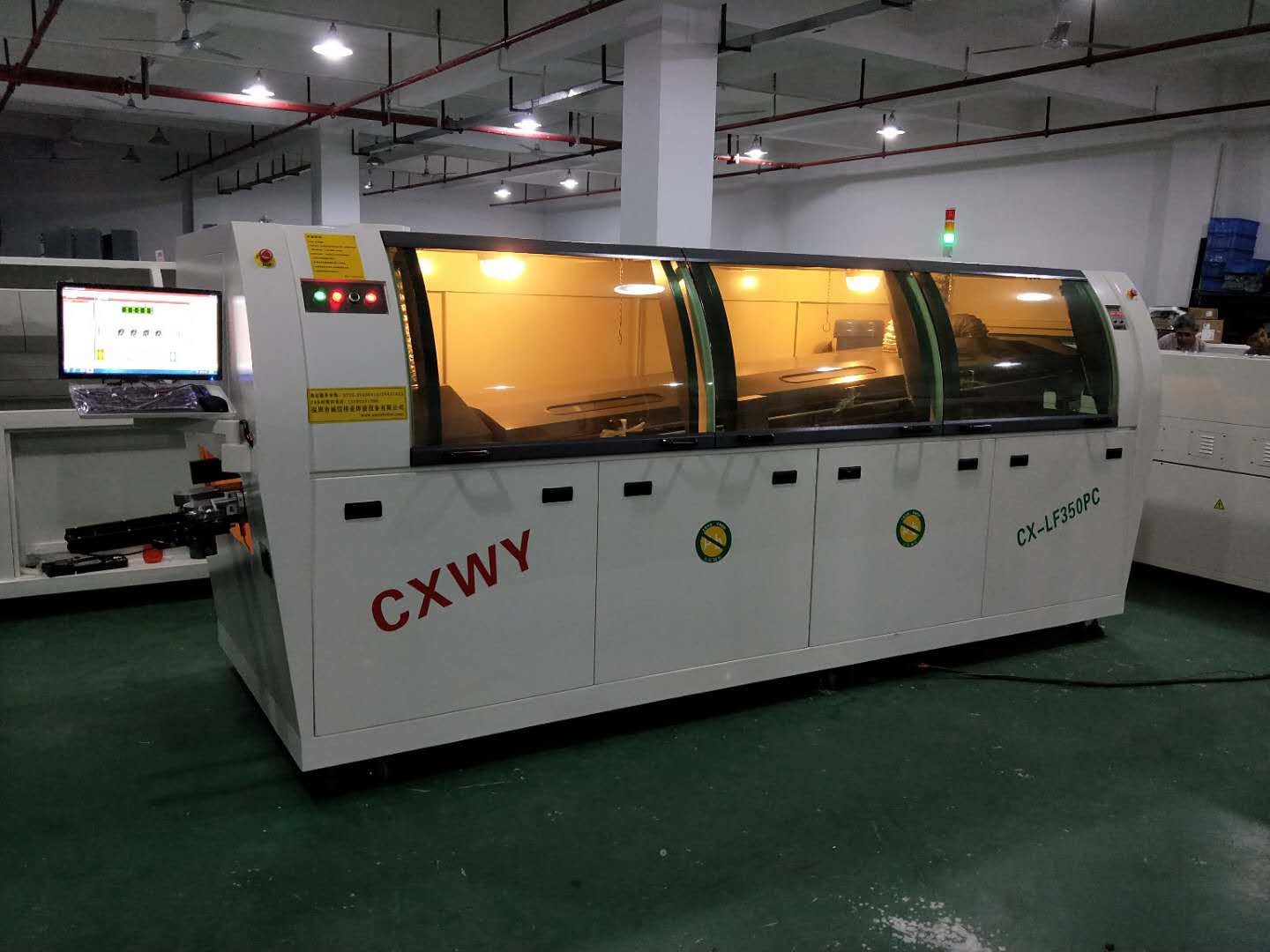

CX-LF350PC電腦型無鉛波峰焊技術參數
基板尺寸 | Max 350mm |
傳輸速度 | 0-1800mm/min |
傳輸方向 | 左→ 右 (右 →左) |
溫度控制方式 | 電腦+PLC+PID控溫 |
預熱區長度 | 2000mm |
預熱區數量 | 4個/4 pieces |
預熱器功率 | 16KW |
錫爐功率 | 12KW |
傳輸馬達 | 1?220V/90W |
冷卻風機 | 1?220V/200W |
波焊馬達 | 3?380V 1/2HP |
洗爪馬達 | 1?220V 30W |
錫爐容量 | 450kg |
錫爐溫度 | 室溫-300℃ |
助焊劑容量 | 20L |
焊錫角度 | Adjustable 4°-7° |
氣源 | >4kg/cm2 |
正常使用功率 | 7.5kw |
起動功率 | 28kw |
凈 重 | 1200kg |
機身尺寸L*W*H | 4600(L)*1400(W)*1650(H) |
電源/ | 3?380V |
CX-LF350PC電腦控制無鉛型波峰焊主要配件清單
項目 | 名稱 | 型號 | 產地 |
1 | PLC | 固新深圳 品牌 | 深圳 |
2 | 步進馬達 | 雷賽 | 國產 |
3 | 變頻器 | 臺達 | 臺灣 |
4 | U型光電開關 | 歐姆龍 | 日本 |
5 | 近接開關 | 陽明 | |
6 | 接觸器 | 正泰 | 國產 |
7 | 中間繼電器 | 歐姆龍 | 日本 |
8 | 固態繼電器 | 40A | 國產 |
9 | 波峰馬達 | BM | 東莞 |
10 | 冷卻馬達 | 三越 | 東莞 |
11 | 運輸馬達 | 國產 | 國產 |
12 | 預熱區熱風馬達 | BM | 東莞 |
13 | 電腦 | 聯想 | 國產 |
14 | 錫爐進出自動運輸馬達 | 臺進 | 深圳 |
15 | 錫爐 | 316-L4毫米 | 國產 |
16 | 鈦?zhàn)?/span> | 2毫米加厚承重爪 | 國產 |
17 | 錫爐不銹鋼發熱管 | 1.4KW(用于錫爐) | 國產 |
18 | 預熱區發熱絲 | 煥煌 | 深圳 |
19 | 噴嘴 | 免拆洗專利噴嘴 | 誠信偉業 |
20 | 自動抽助焊劑泵 | 進口SMC隔離泵 | 德國 |
21 | 定時開關機微電腦計時器 | 海航 | 深圳 |
