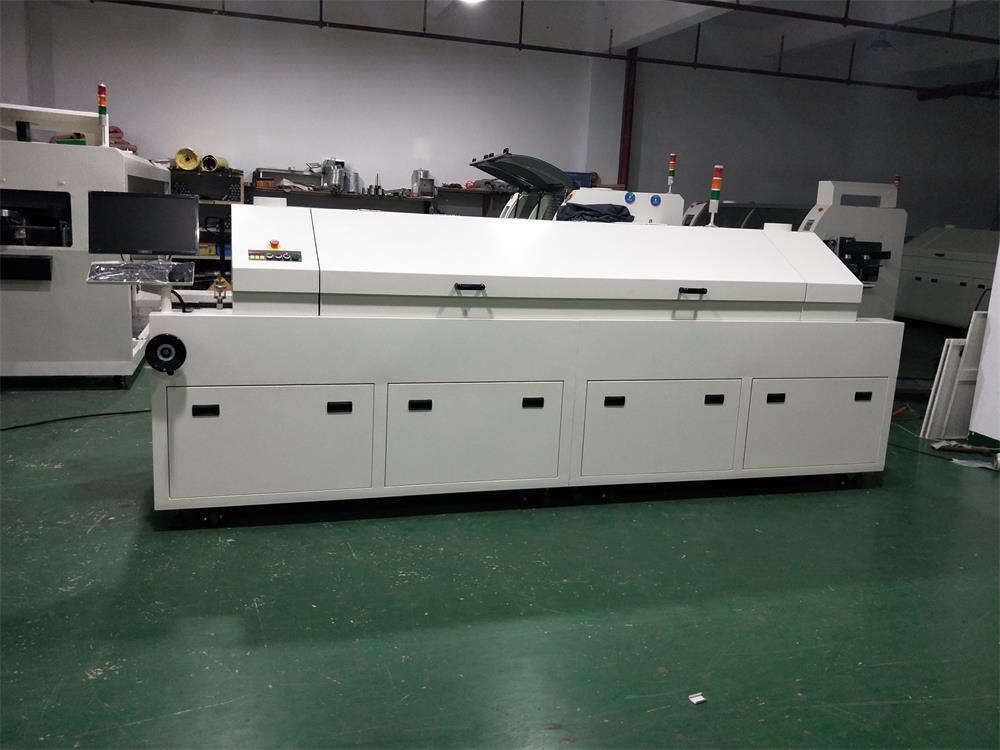

2 機型尺寸：L3800×W1000×H1450mm

2 電源：3￠ 380V  100A 50/60HZ

2 啟動功率：20KW正常工作功率6.0KW

2 重量：700KG

2

傳輸部分

2 不銹鋼乙字型網帶+發黑加硬處理的導軌

2 網帶寬度400MM,導軌調寬范圍：50MM—350MM

2 傳送方向：從左—右或從右-左可選

2 傳送速度：0—5M/min變頻調速

網帶距離地面高度：900MM±20MM

3

加熱特性

2 整機采用為無鉛工藝制程設計

2 加熱區： 上6下6

2 冷卻區： 雙層恒流風機冷卻

2 加熱區長度：2300MM

2 升溫時間：常溫至設定溫度時間≤20min

2 升溫順序：從中間向兩邊逐個加熱，省電1/3

2 溫度控制精度：±2℃（視爐膛高度而定）

2 保溫性能：在250度高溫下上蓋溫度不超過45度

2 控溫方式：平衡鏈+摸擬量電壓調整

2 上下溫區均可獨立運風，獨立控制

4

加熱部件

2 進口耐高溫馬達，變頻調整風輪運風.

2 不銹鋼鎳锘發熱管，帶散熱片加溫均勻

2 溫度檢測時間由原來的三秒提速到0.12秒

2 高效加速風道，提供充足的循環風量

2 強制抽風裝置，確保助焊劑蒸氣不外泄

5

傳動部分

2 數顯調速器，臺灣STK馬達1比150牙箱比

2 網帶松緊自由調節

2 雙齒輪同步傳動，運行平穩

2 黃油潤滑輥軸加注系統，

6

機體結構

2 整體框架焊接結構，堅固耐用

2 電腦噴漆，表面光滑有質感

2 結構上延長了預熱干燥區，使設備的焊盤氧化清洗能力，松香回收能力得到加強。

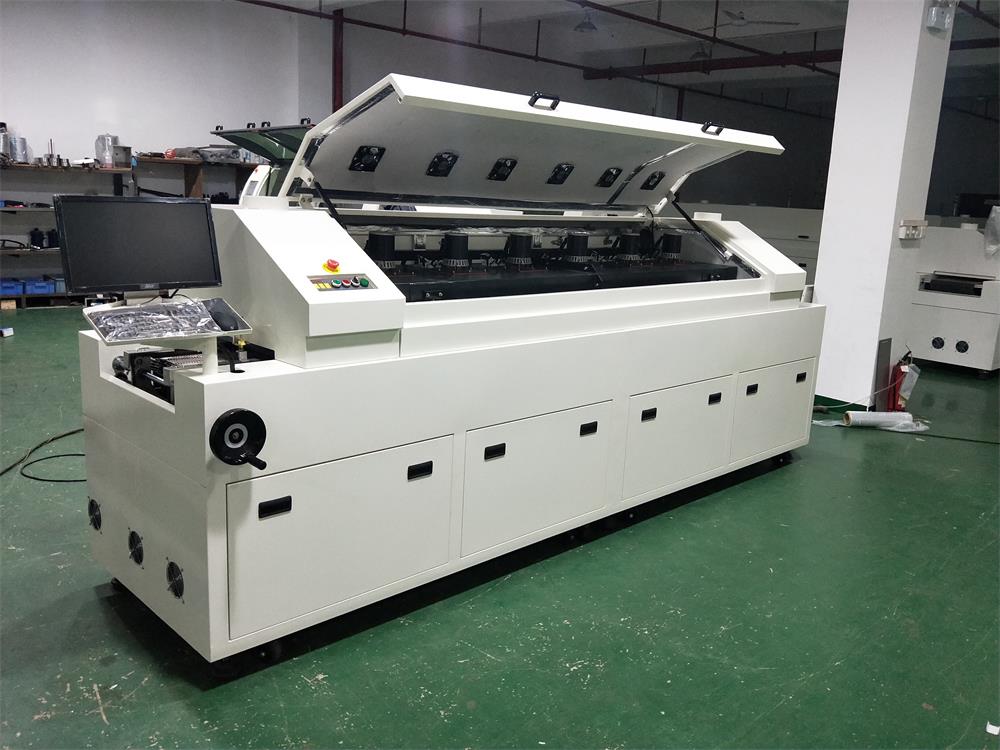

2 電動氣缸開/關蓋系統.

2 雙開蓋控制系統(氣彈簧開蓋+氣缸開蓋)

2 下面電箱控制的所有電路與內膽之間都有可分離接口,方便在維修跟更換部件時分離.實現傻瓜式維修

2 后蓋設可維修窗口.方便維修

2 發熱管/固態/溫控儀表都采用模塊化設計,方便維修

2 出板口上下雙冷卻，速度可調

2 上下內膽采用高效隔熱材料高壓填充

7

電器及控制性能

2 先進的PLC+工業電腦控制，臺灣信捷爐溫測試軟件，電腦死機能正常運行

2 恒定偏低的電流保護發熱管/固態/控溫電路不受強電流的沖擊，延長使用壽命。

2 設漏電保護器

2 溫度過高或過低報警功能

2 自設定超高溫，自動切斷加熱電源

2 山特UPS不間斷電源，斷電后自動運行

2 強大的溫度曲線測試分析功能，可滿足各種工藝的參數分析，具有故障智能診斷功能，可自動在報警列表中顯示各種故障

2 可以根據用戶的不同產品命名文件并保存，在用戶更換產品時只需選擇對應的文件即可實現對設備的各項參數的調整。

2 系統自動故障診斷,超低溫報警,可自動設定關機后冷卻時間.

2 分2段控制運風電機速度（升溫平衡區+主焊接區獨立控制），無級調速模式

2 系統將根據超溫狀況自動停止加熱并進入冷卻

2 獨特的平衡鏈控制模式，溫度自整掃描周期為0.12秒，減少固態輸出，達到省電的效果。使控溫穩定，減少曲線噪聲

2 具有關機延時保護功能，關機后按照預先設定的時間運風冷卻。

8

制冷系統

2 制冷方式：上下雙冷卻系統,通過調整冷卻角度來控制冷卻速度.

2 冷卻數量：兩段冷卻，（風輪多孔冷卻+恒流風扇強制冷卻）

2 松香/廢氣回收系統

1

PLC控制器及拓展模塊，

固新（國產）

1套

2

顯示器

聯想

1臺

3

工業用電腦主機

聯想

1臺

4

測溫采集模塊

常州匯邦科技

1PCS

5

加熱控制模塊

常州匯邦科技

1PCS

6

一星期24小時時間制

國產

1個

7

運輸馬達

臺灣東元

1臺

8

運風高溫長軸馬達

臺灣越三

6個

9

冷卻箱

深圳

1臺

10

發熱器材（進口鎳锘絲，大功率全熱風）

國產

12組

11

變頻器0.4P/1.5P

臺灣臺達

3臺

12

開關電源24V

上海

1個

13

固態繼電器

國產浙江立德電子

12個

14

485通訊

國產

1PCS

15

氣缸+氣彈簧

臺灣亞德克

各2組

16

溫度探測器

5米廣州君越

12根

17

電磁閥

亞德客

2個

18

冷卻橫流扇

臺灣（JYS）

6個

19

風道加速器

上海產

6個

20

保溫隔熱粒

沈陽哈飛（硅酸鋁）

適量

21

中間繼電器

歐姆龍OMRON

3個

22

不間斷電源1KW

山特

1臺

23

空氣開關

國產

1臺

24

三色報警燈

采用LED報警浙江產

1組

25

交流接觸器

正泰

1臺
